Termokupl sıcaklık ölçümünün temel prensibini biliyor musunuz?

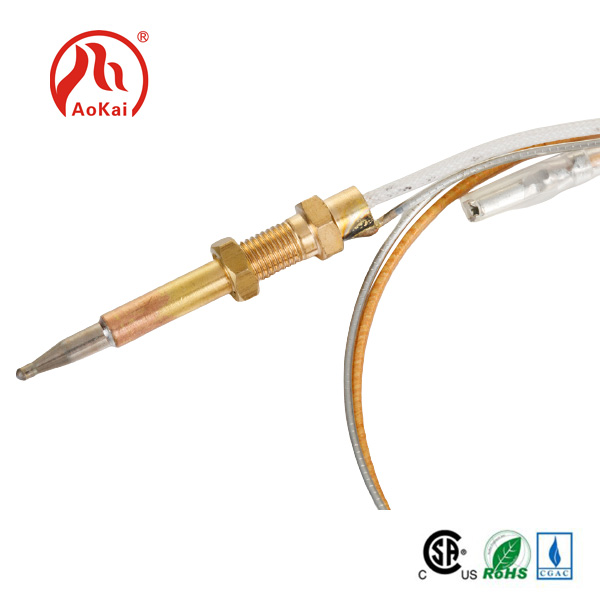

Piyasadaki en çok satan sıcaklık edinme modülünün ekipmanının büyük bir kısmının araştırılması ve geliştirilmesi, termokupl teknolojisi prensibine dayanmaktadır.Termokuplbir sıcaklık algılama elemanı ve sıcaklığı doğrudan ölçen ve sıcaklık sinyalini bir termoelektrik potansiyel sinyaline dönüştüren bir birincil cihazdır, bu da daha sonra ölçülen ortamın sıcaklığına bir elektrikli cihaz yoluyla dönüştürülür.

Termokupl sıcaklık ölçümünün temel prensibi, farklı malzemelerden iki iletkenin kapalı bir döngü oluşturmasıdır. Her iki uçta bir sıcaklık gradyanı olduğunda, akım döngüden geçecektir. Şu anda, iki uç arasında bir termoelektrik potansiyel vardır, bu da sözde Seebeck etkisidir.

Farklı bileşenlerin iki homojen iletkeni termokupllardır. Daha yüksek bir sıcaklığa sahip uç çalışma ucu ve daha düşük sıcaklık ile son serbest uçtur. Serbest uç genellikle sabit bir sıcaklıktadır. Termoelektrik potansiyel ve sıcaklık arasındaki fonksiyonel ilişkiye göre, bir termokupl mezuniyet tablosu yapılır; Mezuniyet tablosu, serbest ucun sıcaklığı 0 ℃ olduğunda elde edilir. Farklı termokuplların farklı mezuniyet tabloları vardır.

Üçüncü bir metal malzeme bağlandığındatermokuplDöngü, malzemenin iki kavşağının sıcaklığı aynı olduğu sürece, termokupl tarafından üretilen termoelektrik potansiyel değişmeden kalacaktır, yani döngüye bağlı üçüncü metalden etkilenmeyecektir. Bu nedenle, termokuplun sıcaklığını ölçerken, bir ölçüm cihazı bağlanabilir. Termoelektrik potansiyelini ölçtükten sonra, ölçülen ortamın sıcaklığı bilinebilir. Termokupl, kapalı bir döngü oluşturmak için iki iletken veya yarı iletken A ve B farklı malzemelerin B kaynar.

Bir döngü oluşturmak için her iki ucuna farklı bileşenlerden iki iletken bağlandığında, kavşak sıcaklığı farklı olduğunda, döngüde bir elektromotif kuvvet üretilecektir. Bu fenomene termoelektrik etki denir ve bu elektromotif kuvvete termoelektrik potansiyel denir.TermokupllarSıcaklığı ölçmek için bu prensibi kullanın. Bunlar arasında, doğrudan ortamın sıcaklığını ölçmek için kullanılan sonu çalışma ucu denir ve diğer ine soğuk uç olarak adlandırılır; Soğuk uç ekran cihazına veya eşleşen cihaza bağlanır ve ekran cihazı, termokupl tarafından üretilen termoelektrik potansiyelini gösterecektir. Termokuple aslında ısı enerjisini elektrik enerjisine dönüştüren ve sıcaklığı ölçmek için üretilen termoelektrik potansiyelini kullanan bir enerji dönüştürücüdür. Termokuplun termoelektrik potansiyeli için çeşitli konular not edilmelidir.

1. Termokuplun termoelektrik potansiyeli, termokuplun her iki ucundaki her iki ucundaki her iki ucundaki sıcaklık fonksiyonunun farkıdır;

2. Termokupl tarafından üretilen termoelektrik potansiyelinin büyüklüğünün, termokuplun malzemesi düzgün olduğunda, ancak termokuplun uzunluğu ve çapı ile hiçbir ilgisi yoktur, ancak sadece termokupl malzemesinin bileşimi ve her iki uçtaki sıcaklık farkı ile;

3. Termokuplun iki termokupl kablosunun malzeme bileşimi belirlendiğinde, termokuplun termoelektrik potansiyelinin boyutu sadece termokuplun sıcaklık farkı ile ilişkilidir; Termokuplun soğuk ucunun sıcaklığı sabit tutulursa, termokuplun termoelektrik potansiyeli, çalışma ucu sıcaklığının sadece tek değerli bir fonksiyonudur.
